手机OurxMaps导航软件户外等高线地图的制作

壹迪

OruxMaps安卓平台导航是完全免费的一款软件，支持离线地图，可脱离手机信号运行，功能强大，支持轨迹导入，记录等等。有关该软件的详细情况请自行搜索，不做累述，本文主要说明手机OurxMaps导航软件户外等高线地图的制作。

本文主要参考了以下作者的文章，在此表示感谢：

1、逸仙徒步的《从零开始制作OruxMaps的等高线地形图文件》；

2、绿野户外论坛“我是阿山”的《户外等高线制作及Android OruxMpas应用》；

3、华商论坛“路修者”的《手机OruxMaps导航软件户外等高线卫星地图制作方法》。

手机OurxMaps导航软件户外等高线地图的制作用到的三个软件：

（1）GoogleGPSMapsPortable；

（2）global_mapper；

（3）OruxMapsDesktop

第一部分  采集高程数据和卫星地图资料。

1、高程数据：高程数据用于生成地形图渲染图层及等高线图层。高程数据有两种：

（1）SRTM：数据精度90m，数据特点：数据准确无噪点，精度不高。

（2）ASTER：数据精度30m，数据特点：部分区域误差较大，平地噪点明显，精度高。

本文采用SRTM高程数据。

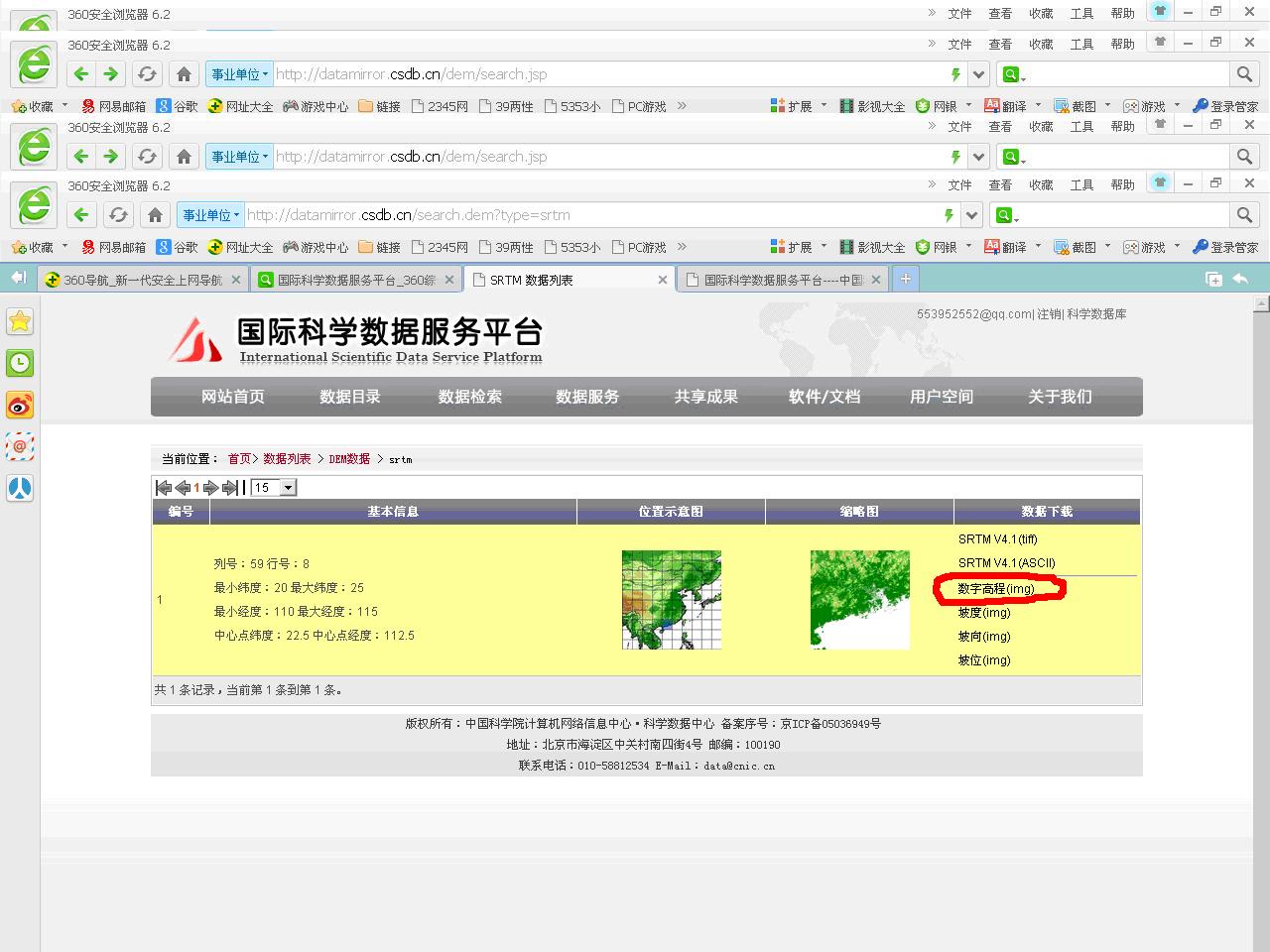

到国际科学数据服务平台（datamirror.csdb.cn）注册一个用户后就可免费下载了，注册登录后进入数据检索，本处以广州市为例，广州市处处的经纬度为东经113°17'，北纬23°8'，因此在SRTM数据查询选项中输入坐标范围，然后提交（见图1  SRTM数据查询页面），得到查询结果（见图2  SRTM数据下载页面）为：列号59，行号8，基本覆盖了广东省大部分地区，选择数据高程（img）下载，得到srtm_59_08.zip高程数据文件留存待用。

壹迪

         图1  SRTM数据查询页面

壹迪

2、卫星地图资料：卫星地图上包含有水系（河流、湖泊、水库、池塘等）、地名、道路等地图信息。
打开GoogleGPSMapsPortable卫星地图软件（图3）

图

3  GoogleGPSMapsPortable1-1-73-2

界面

（1）地图选择：默认是卫星图—谷哥Ditu。

（2）地标选择：默认是卫星图—谷哥Ditu。

（3）GPS坐标：不要勾选，否则造成数据阅读和制作过程超慢。

（4）KML地标：默认无勾选

（5）设置选项：默认自动纠偏。

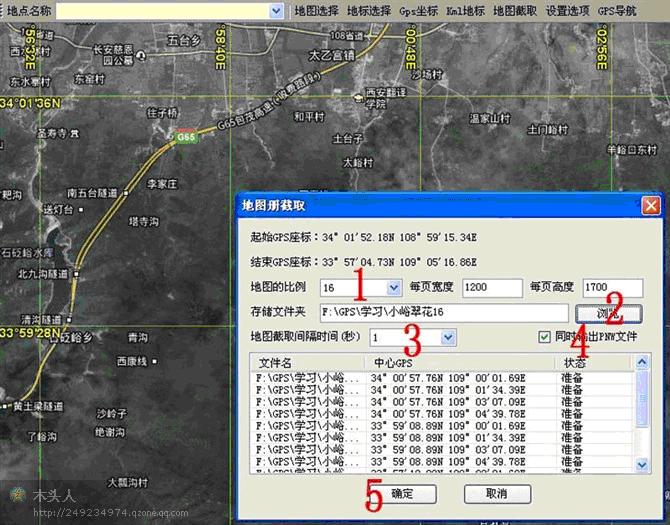

（6）地图截取：使用滚轮选择适合的选择画面，比预定区域略大即可，单击第二项选择区域地图册截取 地图截取间隔设置为1秒 （必须勾选）同时输出PNW文件（见图4）

OruxMaps支持分级显示地图，一般建议12-16级（图4地图截取中的第一选项：地图的比例）。其他级别类同，数字越高代表地图的清晰度越高，也就是俯视地面的距离越近。但17、18下载的数据所占的空间会随选择的区域而变大，在后期制作中，就需要分区域制作。OruxMaps中的离线文件系统，有个相当大的好处就是可以把同区域中分段的地图，在使用中自动连接起来。

截取下来的文件有三个不同的格式（见图5），保存待用，关闭GoogleGPSMapsPortable软件。

图4地图截取

图5 地图截取后的结果

壹迪

第二部分  合成生成等高线卫星地图素材
1、打开global_mapper12 软件 ，选择文件--打开数据文件，先打开下载的压缩高程数据srtm_59_08.zip

图6 打开下载的压缩高程数据
2、后打开所下载的卫星地图文件中的所有PNG格式文件（图7）

图

7

打开卫星地图文件中的所有

PNG

格式文件

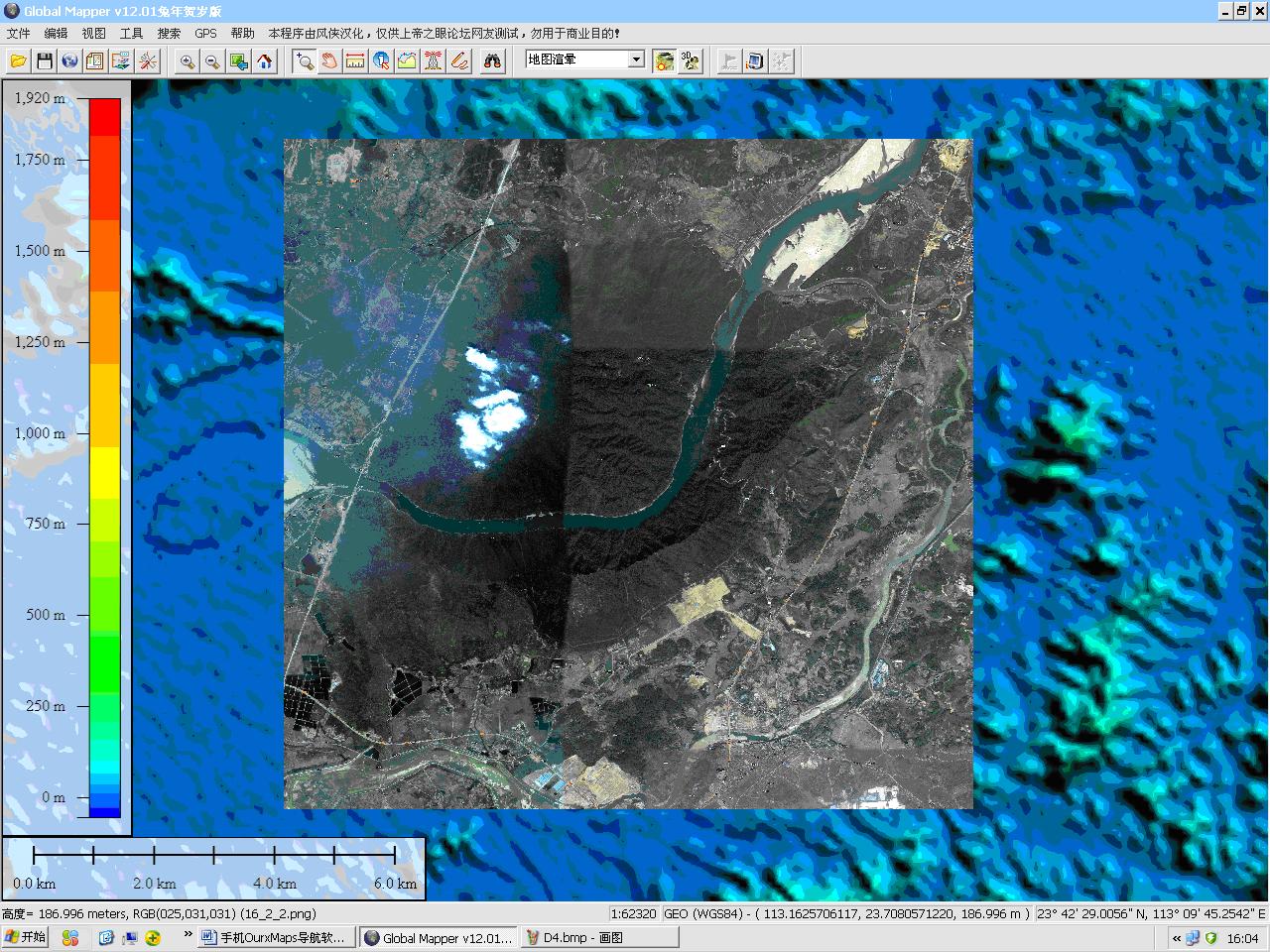

3、把地图页面放大移动到合适位置（图8）

图8

壹迪

4、设置卫星地图资料的透明度：

（1）打开控制中心：工具>控制中心（很多操作均在控制中心中选择）

图

9

打开控制中心后的界面

（2）设置卫星地图资料（16_1_1.png~16_3_4.png文件）的透明度：

让16_1_1.png文件亮显，按“选项”按钮，得到光栅选项对话，调节显示页面中透明度，一般建议设置为40.2%，见图10

图

10

设置卫星地图资料的透明度

然后依次使16_1_2.png~16_3_4.png文件亮显，重复以上步骤，完成卫星地图资料（16_1_1.png~16_3_4.png文件）透明度的设置。

壹迪

5、生成等高线：

（1）等高线设置：

文件>生成等高线，根据地图级别，选择合适的等高距，我这里选择的是10，高程范围我选择的是20-1920，因为本地区地面高程在20左右，1920是系统默认的最高峰值可以不必改变，其他默认即可（图11等高线设置）。

图

11

等高线设置

（2）简化设置：一般选择0，使生成的等高线光滑平顺。

（3）等高线边界选择：一般点击“绘制方形区域”选择前面设置卫星地图所覆盖的范围（图12）

图12框选等高线形成范围
最后生成等高线如图13

图13 生成的等高线图

壹迪

（4）输出等高线图形文件

①生成GeoTIFF文件

在控制中心去掉srtm_59_08.tif选项（图14），点击文件>输出光栅/图像格式，在“选择输出格式”对话框中选择“GeoTIFF”格式，按确认后弹出“GeoTIFF选项”，选择“导出边界”页面中点击“绘制方形区域”选择输出范围，最后确认保存等高线的GeoTIFF文件。

图

14

去掉

srtm_59_08.tif

选项

图15  选择“GeoTIFF”格式

图

16

选择出图范围

图17 保存GeoTIFF文件

②生成JPG文件

点击 文件 输出光栅/图像格式，选择格式为 JPG，操作过程相同与制作GEOTIFF文件。 得到一个jpeg文件，注意：JPG与GEOTIFF的需要是同一文件名，同一个文件夹。

壹迪

第三部分，合成输出OruxMaps格式地图文件
打开OruxMapsDesktop软件进入最后合成

图

18  OruxMapsDesktop

界面

1、点击“Calibration file”按钮，选择第二部分所形成的等高线TeoTIFF文件。

2、点击“Image file”按钮，选择第二部分所形成的等高线JPG文件。

3、DATUM：选择“WGS1984：Global Definition”。

4、PROJECTION：选择“LATITUDE/LONGITUDE”。

5、Map Name：输入等高线地图名

6、单击“Destiny Directory”按钮，选择保存等高线地图的路径。

7、最后单击“Create Map”按钮，生成等高线地图文件。

8、将生成的整个文件夹复制至手机内存卡里的oruxmaps\mapfiles夹里（手机需先行安装oruxmaps软件并打开过），即可使用了。
